このページは「しまりす堂」の店主の個人的な趣味のページです(´∀｀*)

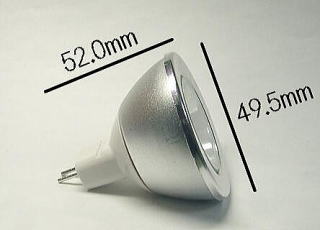

まずは真っ当な情報であるサイズから。
マウスを置くと裏情報になります。

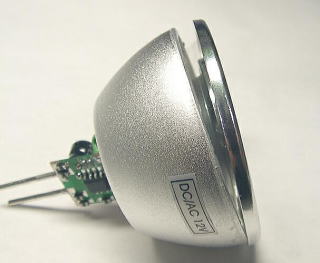

そうです!! 下部のプラスチック部分は当然外れます。
(ドライバーを入れてこじります)
が、決して外さないで下さい!!
外れると・・・

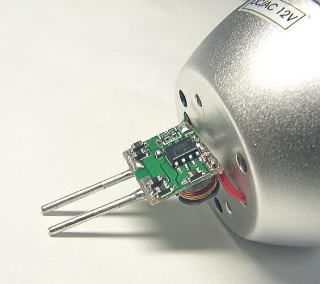

出てくるのは定電流回路!!
こんなにコンパクト!! 感動です。
が、決して感動しないでください!!
改造したくなる危険性が高まります。
定電流部だけを流用? それもできそうですね・・・。
定電流回路を見ただけで買い!! でしょう。
「しまりす堂」のキットよりかなり安い気がします(ﾉД`)
ここまできたら、もちろん上部も。

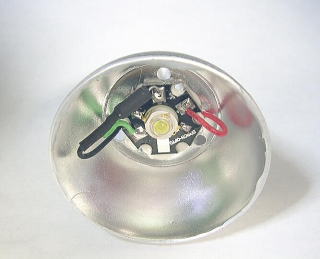

外すと中はこうなってるんですね。
外側の金属がヒートシンクの役目をしていることが分かります。
中身は3WLEDが放熱用シリコーン(のようなもの)で固着されているだけの、
改造心をくすぐる素晴らしい製品です!!
つまりこれをバラすと、
| ・外側のケース ・内側の反射板 ・上部のガラス ・3WLED ・定電流回路 |
が手に入ることになります。
ケースが入るスペースを確保できれば、デイライトやフォグにも流用できそうですね。
バックランプにもいいですねえ。
あるいは反射板を取ってしまえば、ルームランプにも最適な配光性です。
何しろ車の12Vを直に入れれば点灯する、という手軽さが最高ですよ。
バラして車の各部に付けたくなりますね〜。
が、付けたくなったとしても、決して実行しないでください!!
正しい使い方は、MR16バルブという本来の目的を全うさせることです。
正しく使えば数万時間光ってくれます。
でもMR16なんて我が家では使ってないし・・（・∀・）
使い道はアレしかないですね。
追加･･･赤MR16バルブでダブル球(テール/ストップ)作成
実は抵抗とダイオードを入れれば、赤バルブでダブル球は作成できます。

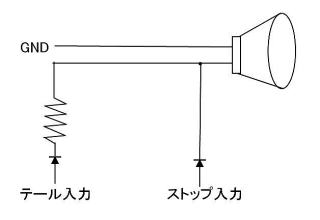

配線は非常に簡単で、以下の通りです。
テール用の抵抗は1W150Ω程度がいいでしょう。
もっと明るく!!という場合は抵抗値を下げてください。
そこらへんは好みもありますので・・・。
追加の追加・・・MR16バルブにダイオードを2個追加して電圧降下させる
つまり回路に直列にダイオードを2個入れればいいわけです。
整流用ダイオードを通すと、0.8〜1.0Vほど電圧が下がるのです。
これはいろいろと応用がききますので、是非覚えておいて下さい。
それと、このバルブには極性はありません。
通常であればどちらをプラスにしてもいいんですが、
ダイオードを入れる場合は当然極性が出てきます。
図がいい加減なのはもうしかたないですね・・・
