![]() 31.0×11.3×8.6mm |
通常の国産車に使われている船形5Wのルーム球に ジャストフィットする設計です!! チップLED使用で拡散性&耐久性アップしました。
|
||

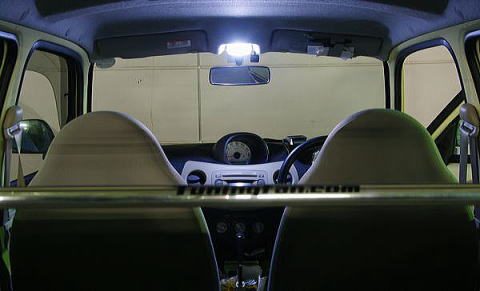

![]() ダイハツエッセ ルーム球に装着 十分な明るさです!! |
|||
|
|||
![]() |
通常の国産車に使われている船形5Wのルーム球に ジャストフィットする設計です!! 使用されているLEDも高拡散性のもので、 5Wと比較しても遜色の無い明るさを出します。 ※ご購入前に、お車のスペース確認をお願いします。
|
||
!!注意!! ルームランプが通電した状態での取り付け/取り外しは絶対におやめ下さい!! 基板背部の電極がショートし、LEDが破損する場合がございます。 裏面をビニールテープ等で絶縁してから使用すると安心です。 |
||||
![]() |
一部の外車で使用されているタイプのバルブです。 幅も細いので、取り付け場所を選びません。 使用されているLEDも高拡散性のもので、 5Wと比較しても遜色の無い明るさを出します。 ※ご購入前に、お車のスペース確認をお願いします。
|
|||
!!注意!! ルームランプが通電した状態での取り付け/取り外しは絶対におやめ下さい!! 基板背部の電極がショートし、LEDが破損する場合がございます。 裏面をビニールテープ等で絶縁してから使用すると安心です。 |
||||||||||
![]()
|
詳しい情報はこちらにあります。 外車のルーム球/ナンバー灯等に よく使われている規格となります。 BMW(E36/E39/E90 etc.)のナンバー灯用に、 お買い上げいただく方が多いですね。 キャンセラー併用が必須となりますが・・・。 実際の製品のサイズは41mm×17mmとなります。 ※ご購入前に、お車のスペース確認をお願いします。 |
|||||||||
ほぼ使ってないフォグライトをポジションとして使ってみませんか? |
|||

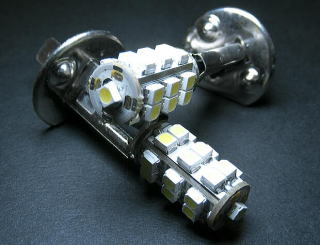

![]() 通常のH1バルブと置換して装着するだけです。 台座より上のバルブ部のサイズはφ13×43mmとなります。 念のため、ご購入前に装着可能かどうかお車でお確かめください。 LEDバルブですの、極性があります。台座がマイナス、下部端子がプラスとなります。 純正バルブでは色味が気に入らないけど、HIDにするまでもない・・・という方に!! !!注意!! ヘッドライト・フォグライトの明るさはありません。 ポジションライト/デイライトとしてご使用ください。 |
ほぼ使ってないフォグライトをポジションとして使ってみませんか? |
|||
![]() 通常のH3バルブと置換するだけです。。 台座より上のバルブ部のサイズは13.5×30.5mmとなります。 念のため、ご購入前に装着可能かどうかお車でお確かめください。 LEDバルブですので、極性があります。台座がマイナス、配線端子がプラスとなります。 純正バルブでは色味が気に入らないけど、HIDにするまでもない・・・という方に!! 2チップLED×8=16灯。両面に4個ずつLEDがあります。 !!注意!! ヘッドライト・フォグライトの明るさはありません。 ポジションライト/デイライトとしてご使用ください。 |
長さが問題で「しまりす堂」オリジナルLEDが装着できない方に。 |
||||

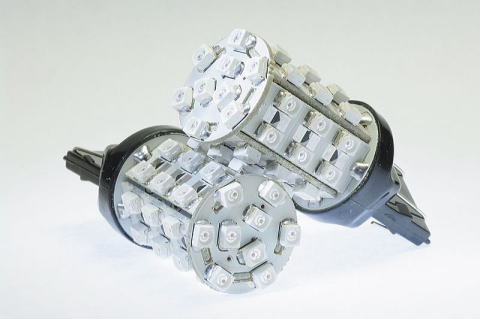

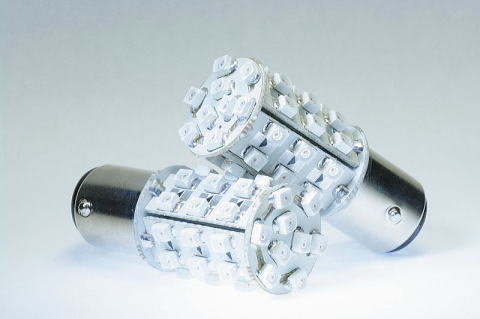

![]() φ20×48.5mm 通常電球とほぼ同サイズ。 テール/ストップ時 0.2W/1.5W |
![]() テール点灯画像 チップLEDなので、均一なムラの無い光り方をします。 明るさも十分です。 |
|||
| ・日中の被視認性を含め、十分の性能があります。 ・ローコストでLEDテールに変更したい方にピッタリです。 ・「しまりす堂」の品質・耐久性チェックをパスした製品です。 輸入品ではありますが、ご安心下さい。 ・輸入品のため、「しまりす堂」の保証とは内容が異なります。 詳しくは本ページ上部を御確認ください。 ・より高性能・高品質なLEDテールをお求めの方は 「しまりす堂」オリジナルバルブをご検討ください。 |
![]() ストップ点灯(ハイマウントは純正電球) |
|||
長さが問題で「しまりす堂」オリジナルLEDが装着できない方に。 |
||||
![]() φ20×48.5mm 通常電球とほぼ同サイズ。 テール/ストップ時 0.2W/1.5W |
装着画像準備中 |
|||
| ・日中の被視認性を含め、十分の性能があります。 ・ローコストでLEDテールに変更したい方にピッタリです。 ・「しまりす堂」の品質・耐久性チェックをパスした製品です。 輸入品ではありますが、ご安心下さい。 ・輸入品のため、「しまりす堂」の保証とは内容が異なります。 詳しくは本ページ上部を御確認ください。 ・より高性能・高品質なLEDテールをお求めの方は 「しまりす堂」オリジナルバルブをご検討ください。 |
||||
リニューアル!! よりコンパクトに+拡散性UP!!
カーテシライト/ルームライト/ナンバー灯/トランクライト等にどうぞ!! |
|||
![]() 38.5×16.5×6.3mm 裏は両面テープ。 T10ウェッジ・BA9s・31/41mm舟形バルブ用アタッチメント付属。 4種類のバルブ形状に対応します。 (舟形36mmには、車両側金具を少し曲げれば装着可能です) ボードLEDのスペースがあるか、御注文前にご確認ください。 |
|||

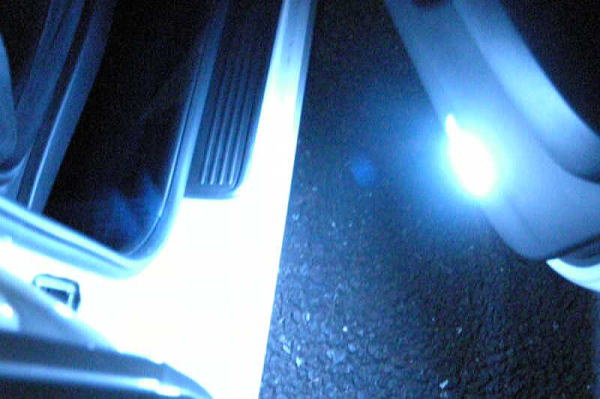

![]() CL7 アコードユーロR カーテシライトに装着。 サイズ的にもピッタリです。 この価格でこの爆光!! コストパフォーマンスはかなりいいですね〜!! |
POWER LED用 AC/DC12V入力対応!!
|
|||||||||||||||||||
![]() びっくりするほどコンパクトです!! これで発熱しない電源だから・・・。 抵抗よりずっといいですよ〜。 初心者には絶対のお勧めです。 |
12V時では、3WLED(Vf≒3V)1個接続で700mA出力がメーカー規定です。 12V固定でしたら700mA定電流となります。 実測値は多少変化しますので、以下を参考にされてください。 Luxeon 3W LXHL-LB3Cの直列接続の個数を変えて行っています。 出力電圧は負荷に応じて回路側で自動で調節されます。
使用例 ![]() どちらも、1A定電流回路としての使用例です。 このキットとLuxeonの3WLEDを1or2個直列にして手軽に点灯できます。 |
||||||||||||||||||
「しまりす堂」の定電流キットとの違い
|
|||||||||||||||||||
K2白&青等に!!
|
||||
![]() 最大30V入力まで対応。 |
1500mAを安定して出力する定電流キットです!! 最大出力電圧=入力電圧-3Vとなりますので、 12V入力時でしたら、K2は2直列までOK!! もちろんLEDは1個でも使用できるので、 このキットだけで、1or2個のK2を点灯できます。 電源はほとんど発熱しないタイプですし、防水加工済みですので、 設置場所も選びません。(水中での動作は保証しませんが・・・) このキットさえあれば、K2を手軽に点灯できます!! もちろん1400mAの3WLEDにも使えます 多少オーバードライブになりますので、 点灯する際には自己責任で、となりますが。 K2もいいけど、1500mAがハードルだ・・・という方に!! 「しまりす堂」では最大電流の電源となります。 |
|||
|
|||||

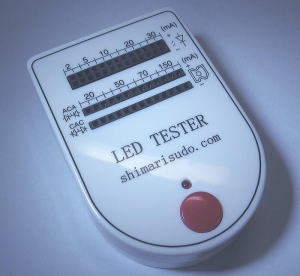

![]() ※内臓の006P(9V角型)電池はテスト用です。 |

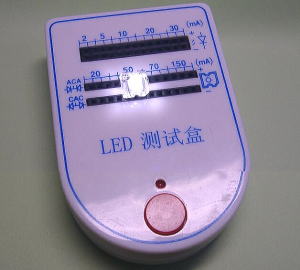

ボタンを押すだけでLEDの点灯チェックができます。 足が2本の通常LED用(上段)は2/5/10/20/30mA、 FluxLED用(下段)は20/50/70/150mAの 複数の定電流が設定されています。 もちろん刺さる限りの数の複数同時点灯も可能です。 簡単に使えますので説明書はありません。 非常に手軽に複数の定電流を試せますので、 LEDの設計/チェックにはメチャクチャ便利です!! プッシュON式。 ボタンを押した時だけ電流が流れます。
緩衝材(プチプチ)梱包抜きでの発送となります。 |
||||
|
|||||||
![]() ↓ヘッドライトユニット上部への設置例↓ ![]() CL7 アコードユーロR ヘッドライトユニットとボンネットの隙間に挟むようにして設置。 薄いので、こんな設置も!! ※ポジション(左)は12灯拡散 |
チップLEDとテープ基板からなる製品です。 抵抗も入っていますので、これに配線をはんだ付けして、 直接12V電源に接続するだけで光ります。 配線する部位はシール基板上に+-で明記されています。 3個単位で1ユニットですので、 必要なユニット数だけ切り取って使います。 (ユニットをバラすことはできません) ユニットが繋がった状態なら、何ユニットでも、 電源を配線するのは1箇所だけで済みます。 裏面は両面テープなので、簡単に貼り付けできます。 トランク内部等の水のかからない場所への設置なら、 配線さえ取れれば、あとはワンタッチで完成です。 あるいはブレーキ連動にすれば、 簡易ハイマウントストップランプも作れます。 テープ基板ですので、フレキシブルです。 曲面でも問題なく貼れます。 幅=8.0mm 高さ=2.4mm LED間=137mm 1ユニット=50mm
|
||||||

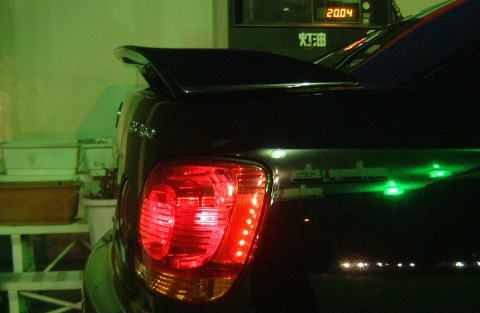

![]() 16アリスト 赤LEDテープ使用例 提供/黒アリ様 |
|||||||
|
|||||

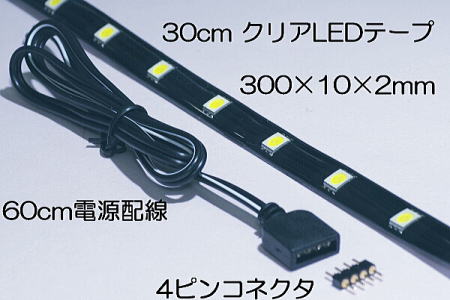

![]() ・12V車対応。電源に配線するだけで点灯可能です。 ・3チップLED×12発=36灯、約240mA仕様。明るさを求める方には是非。 ・セット内容 LEDテープ(30cm)・電源配線・コネクタピン ・LEDテープ部は防水。裏面は両面テープ使用。 ・コネクタ/連結部は防水ではありませんので 適宜防水加工(シリコン塗布等)されてください。 ・コネクタピンにより、テープの連結ができます。 青+白のように色違いでも連結可能です。 ・アンダーネオン/フットライト/ドアライト/ナンバー灯等にどうぞ!! もちろんルームランプ/トランクライト/ラゲッジライトとしても。 |
2ユニット連結(60cm)![]() 白 ![]() 青 ![]() 赤 |
||||
|
||||||||||
![]() 30.5×30.5×30.5mm(足含まず) 20mA〜20Aまで対応!! |
![]() L…ウィンカーへ B…+入力 E…-入力
|
|||||||||
| 純正のウィンカーリレーと交換することで、LEDウィンカーにしてもハイフラになりません!! 20Aまで対応ですので、電球+LED混在にしても、全てを電球orLEDにしても正常動作します。 リレー動作時の「カチカチ」音もあります。 ほぼ全ての3ピンリレー仕様の車に対応しますが、 御注文前に、お車のリレーを一度取り外して確認されてください。 「ウチの車には対応している?」というようなお問い合わせには 残念ながらお答えできません・・・「しまりす堂」も把握しておりませんので。 「しまりす堂」オリジナルICリレーとの違い
|
||||||||||
|
||||||||||
![]() 本体 30×40×27mm 足部分 26×15×22mm |
![]() コネクタ部
|
|||||||||
| 純正のウィンカーリレーと交換することで、LEDウィンカーにしてもハイフラになりません!! こちらは電球には非対応です。 リレー動作時の「カチカチ」音もあります。 ほぼ全ての8ピンリレー仕様の車に対応しますが、 御注文前に、お車のリレーを一度取り外して確認されてください。 「ウチの車には対応している?」というようなお問い合わせには 残念ながらお答えできません・・・「しまりす堂」も把握しておりませんので。 「しまりす堂」オリジナルICリレーとの違い
|
||||||||||
