プレオ　外装LED化

画像・コメント(太字部分)提供/taca3様

さて、突然ですが、プレオの灯火類が完成しましたので画像投稿させていただきます。

今回のランプ類はベース車両のレンズで光を拡散させるためL
ED本体は拡散加工せず、あまり明るすぎないように製作しました。
フロントウィンカーとナンバー灯はポン付け仕様で、
サイドウィンカーとテールランプは基板埋め込み型にしました。
また、ハイフラ対策はICリレーを使用し、
ABS警告灯が点灯する問題はメタルクラッド抵抗を使用しました。

	フロントウィンカーはポン付け仕様で 全てSANDERを使用し、正面に9個、 側面には表裏共に8個ずつ配置しました。 単純な構成ですが、 車両のリフレクターによって十分拡散します。
	点灯状態はムラもなく、 明るさも十分だと思います。
	サイドウィンカーは Kingbｒightを8個使用しました。 撮影条件は薄曇りで 日が当たっている状態なので、 多少見づらいのですが、実用性は十分あります。
	ナンバー灯は5mm砲弾型ローコストを 6個使用し、ポン付け仕様を製作しました。 また、ナンバー灯のレンズが表から ネジ止めになっているので、 LEDの配置の自由度があります。 点灯状態はナンバーの下部まで光が届き、 ノーマルの電球よりも明るくなりました。

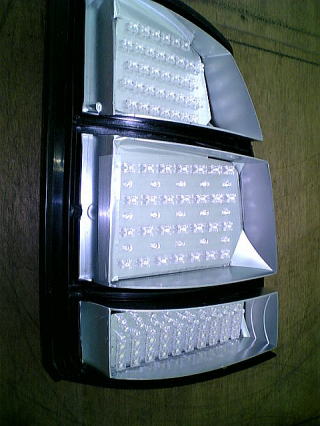

	テールランプは写真上から ウィンカーにKingbrightを片側32個使用しました。 中央のストップランプに Kingbrightを片側28個と 5mm砲弾型広角赤色を15個使用し、 ストップとスモールの差をはっきりさせるため スモール状態ではKingbrightのみを 点灯するようにしました。 一番下のリバースランプは上段に 5mm砲弾型ローコスト、 下段にFluxLEDローコストを それぞれ30個ずつ使用しました。
	正面からは撮影できず斜め上からの写真ですが、 ウィンカー、スモール、リバース点灯状態で、 実際正面から見るとスモールランプは ある程度LEDのツブツブ感が出ています。
	こちらはウィンカー、ストップ、リバース点灯状態です。 また、暗い所では真横でも点灯してるのが 確認できますし、リバースランプは 結構明るくノーマルの電球仕様よりも 実用性があります。 外装のランプ類の製作は初めてで、 勝手が解らず制作期間も長くなりましたが その分納得できるモノが出来たと思います。

外装は初めて、だそうですが、
テール/ストップ/ウィンカーをやられるのは流石です!!
おまけにリバースまで・・・。
リバースが明るい、というのは車庫入れの時、なかなか重宝しますよね〜。
LED化のメリット大ですね!!


ありがとうございました!!
