P10プリメーラ/K12マーチ 室内LED化集

画像・コメント(太字部分)提供/ぺけ様


外装のLED化に続いて、内装もLED化してみました。
ヒマを見てコツコツとやってきたので、約1年掛かりです(笑)。
ほとんどの照明をLED化してしまったので、以前に比べて夜間の電圧降下が
減りました。手間暇掛かりますが、LED化は省エネに最適です。


●エアコンパネル照明
5mm白色LEDを拡散加工+スリム化して、
純正ソケットを使用したコンバージョンで作成しました。
3つのLEDで照明しています。
文句なく白く明るいのですが、
やはりムラが多少できました。
それでも我慢できるレベルです。


(マウスカーソルを置くと)
純正バルブの画像です。LEDと比べると暗すぎです。
●ATシフトインジゲーター照明
ホワイトFluxLED×3個+赤色チップLED×1個で
シフトインジゲーターをLED化しました。
30mAで作成したのですが、
明るすぎになってしまいました。


(マウスカーソルを置くと)
純正バルブでの画像です。
3.5w電球1個で照明していますが、
ポヤっとした感じです。
●グローブボックス照明
5mm電球色LEDを4個使って
T10ウエッジ球サイズに作成しました。
拡散させてあるので、ほとんど電球と同じように見えます。


(マウスカーソルを置くと)
グローブボックス照明の5W電球と入れ替えました。
明るさでは電球に全くかないませんが、
暖色系の色なので視認性は
思ったほど悪くなく、かろうじて実用レベルです。
●メーター照明
5mm赤色LEDを4個使用し、
1セットをT10ウエッジ球サイズに作成し、
純正電球5個と入れ替えました。
拡散させているので、
目立つムラもなく照明できました。

●ルームランプ
ルームランプにはホワイトFluxLED×17個を使用しました。
ルームランプに厚みがないので、
内部に収めるのに苦労しました。


(マウスカーソルを置くと)
夜間に点灯すると非常に明るく真っ白な光です。
リアシートからの画像ですが、オーディオや
シートがハッキリ分かるほどの明るさです。

(マウスカーソルを置くと)
同じくリアシートから写した、電球時の画像。
非常に暗く、オーディオなどは
ほとんど分かりません。
●トランクルーム照明
調子に乗ってトランクルーム照明まで
LEDにしてしまいました。
ホワイトFluxLED×6個を使っています。
純正の5Wウエッジ電球が
ランプのカバーを開けて交換できる構造を利用して、
ランプのカバーギリギリに収まるサイズで作成しました。

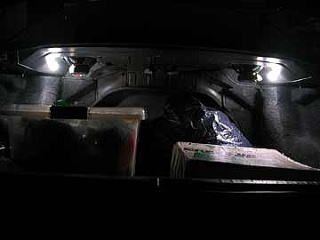

(マウスカーソルを置くと)
電球と交換してみました。
非常に明るく真っ白な光です。
LEDに交換するとこんな感じです。
電球より暗そうに見えますが、
実際は電球より明るくて
視認性も抜群です。

(マウスカーソルを置くと)
電球での画像です。
照明を1個追加改造してあるので、
照明が左右に2個あります。
(ノーマルでは右に1個のみです)


●トミテック・エアロRC”K12マーチ”のLED化
大人気のトミテック・エアロRCシリーズの
K12マーチをLED化してみました。
ボディはシルバーに塗り替えてあります(笑)


(マウスカーソルを置くと)
5mmホワイトLEDをヘッドライトに仕込んでみました。
走行用の単3電池2本に、
LED点灯用回路にさらに単3電池を1本
追加して4.5Vで点灯しています。
暗い所で光らせると、実車のライトのように
きちんと前方を照らしているのが笑えます。
リアには3mmホワイトLEDが2個仕込んであります。

(マウスカーソルを置くと)
バックにいれると画像のように
バックランプが点灯します(笑)
モーターから信号を拾っていますが、
LEDの極性を利用して
+と-が逆になる前進時には点灯しません。


細かな部分ですが、こつこつとやるとやはり時間がかかりますよね〜。
1年もの歳月ががかかったとのこと、うなずけます。

エアコンパネル等は、案外見逃してしまうところですが
ここをフルLED化してしまうとかなり電力削減に役立ちますよね。

RCの画像もありがとうございました!!
