画像・コメント(太字部分)提供 M様

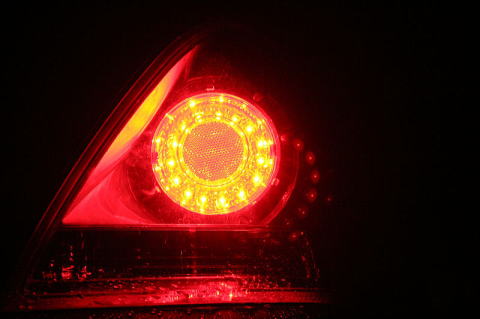

| ＜仕様＞ １．市販のユーロテール(クリアカバ−、ブラックアウト、赤レンズ) ２．Lumileds SuperFluxLED 赤燈色 型番：HPWT-MH00-H4000 × １５個 × ２セット ３．石塚電子 定電流ダイオード 15mA × ２０本 × ２セット (ブレーキランプ点灯時用 LED3個に15mA×４本使用) ３．石塚電子 定電流ダイオード 10mA × ５本 × ２セット (テールランプ点灯時用 LED3個に10mA×１本使用) ４．整流ダイオード 2A × ２セット ５．圧着端子 ６．ワンタッチコネクタ ７．エポキシ基板 ８．半田ごて、ハンダ ９．各種ケーブル １０．ホットボンド １１．シリコンシーラント(コーキング材) ＜よかった点＞ １．赤橙色のLEDが丸く点灯するのがとてもきれい ２．おもった通りに明るい ３．１５灯のLumiledsは他にはないオリジナル ＜悪かった点＞ １．ユーロテールの穴あけ加工がめちゃめちゃ面倒だった 某サイトで販売しているものより３灯LEDを増やしたのだが 効果はある反面、穴あけにものすごく神経をつかう。 ２．材料代がすこし高くつく ３．基板へのハンダ付けが定電流ダイオードも多くて大変だった ＜反省点＞ １．もう少し電流を流した方がよいかも テール：10→15mA ブレーキ：60→75mA ２．時間をかけてもう少しじっくり作った方が良かった (総時間12時間ぐらいで作成) |
自作LEDで穴あけ仕様のLEDテールですね!!
完成品を買えばかなり価格はしますから、
自作でここまでできれば満足ではないでしょうか?
レイアウトも綺麗で、恐らく後続車は見とれますね。
特に同じオデッセイ乗りならなおさらでしょう。
ありがとうございました!!
