MR16を使用した、悪いコのルームランプ改造(゚∀゚)!

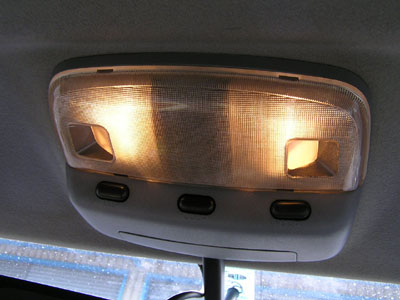

トヨタ純正のルームランプ。
左右のスイッチはそれぞれのマップランプスイッチ
真ん中のスイッチはドア連動スイッチです。

このままじゃあ 面白くないですよね?
(・∀・)

外して奥行きが多めにあることを確認してから
着手しましょう。 奥行きが伸びます。
サンルーフの有無で全高が変わる車種は要注意
取ります。 奥のカバーのなかのねじ2本を取り
前方にスライドさせると取れます。

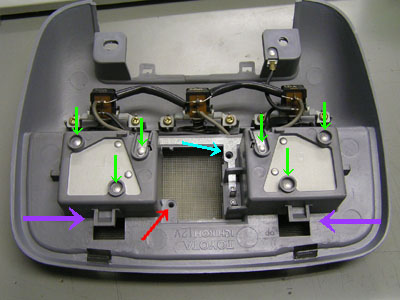

紫の矢印の部分で引っかかっていますので、
加工する際そのつめは絶対に破壊しないよう
にしてください。

赤い矢印のねじ穴は使用しますので覚えてお
きます。

ブルーの矢印で、端子をねじで固定しておきます

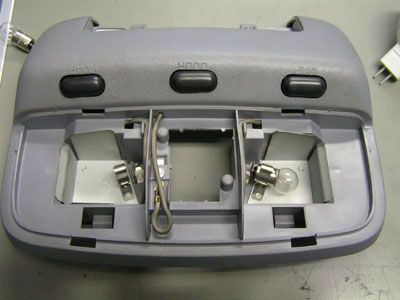

上の写真の緑の矢印のポイントの
リベットをドリルなどを用いて取ります。
内側からやった方が楽でしょう。

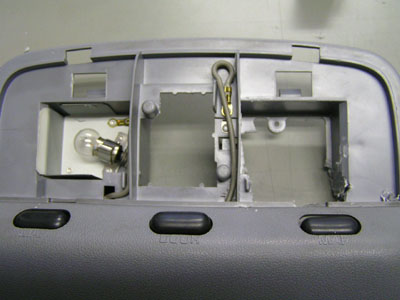

で、これくらいぶった切りますw
思い切りが大切です(ぉぃ

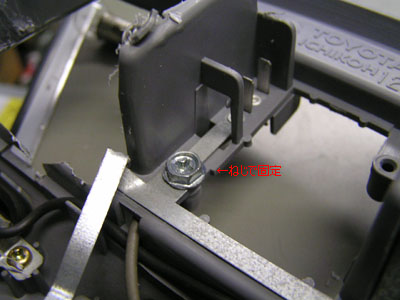

+端子をねじで固定しておきます。
そしてMR16の表面ガラスと反射板をはずし
外装を四角に近い形にねじまげますw

アルミ素材なので難なく曲がりますし、直接目で
見る場所ではないので多少左右が違ってもバレ
無いと思います(ぉぃ

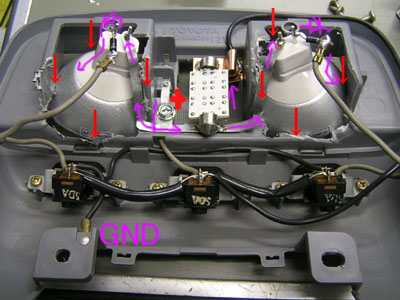

ねじで止めたところは+なので紫の矢印の
通りに電流が流れます。
MR16に入るところは、最初にあった端子を
そのまま刺して、半田付け、MR16から出た
端子にダイオードを半田付けし、スイッチへ入る
線を半田付け。 いわゆる空中配線w
一応ビニールテープで巻きました。真ん中に
41mmルーム球 白を設置。

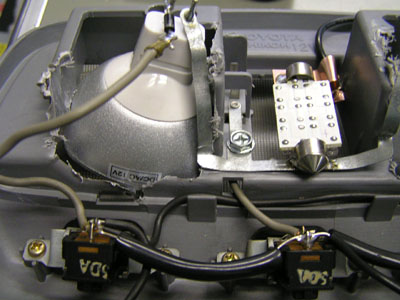

銅板を曲げ、金具をつくり、上の方のねじ穴に固定
配線をルーム連動の部分に接続
(スイッチの黒いチューブがあるほう)

アルミリフレクターとプラスチックの接触している部分、
赤い↓に瞬間接着剤を塗布します。
アップ左側
アップ右側

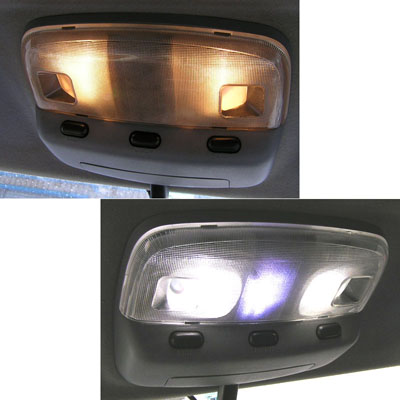

劇的! ビフォー アフター

写真撮りながらやったので概ね2時間ほどでした。

余談なのですが、ルームランプがあかるすぎて逆に困ってしまい、最終的には
真ん中の41mmをドアをあけたときに強制的につくように改良しました。
ドアスイッチがONのときに、MR16点灯です。

すっごい明るいですよ 8Wの電球より間違いなく明るいです。




上のページはすべてユーザー様がお作りになったものです!!
うーん、すばらしい・・・・(*゚∀゚)=3
明るさのレベルが違いますね!! 何しろ3Wを2発のルーム球ですからねえ・・・・。
さらに追加の6灯まで入って・・・6灯のみで十分のようですが。


なお、弊社はMR16は改造しないようにお勧めしておりますので、
このようなページを見て「すばらしい!!」「自分にもできそう!」などと勇気づけられ、
真似しないようにくれぐれもご注意ください( ̄ー ̄)
