スバルフォレスターSt/b（SF5）LED化　SUBARU

FORESTER St/b SF5　LED化 part2

画像・コメント(太字部分)提供/アンチョビ友の会様

～ Tail/Stop球～
70mA流せるLUMILEDS SuperFluxLEDのRED/ORANGEを使用して作成しました。
それにしてもこのLEDは恐ろしく明るいです！今回はこのLEDを15個使用して作成しました。
電流制御は大塚さんに相談に乗っていただき抵抗を使用しました。

	ポジション球と同様に銅製の線材を柱にして 1段3個のFluxLEDを 120°間隔で4段組みました。先端には同じLEDを 3個並べています。赤マジックは誤組付け防止でマイナス側を識別するためのものです。
	STOP球の点灯試験です。差込部はユニバーサル基盤を 2枚あわせて使用しています。しかしこの厚さだとちょっと厚すぎるみたいで差込に苦労します。

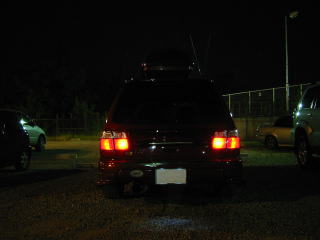

マウスポインタを置くとストップになります。	テールは計算上7mA流れています。両側とも外側に実装しています。外側のテールレンズに反射板が埋め込まれている関係で暗く見えますが、実際は内側の5W球と同等です。次は5W球をLED化の予定。ストップは計算上71mA流れています。欲を言えばもう少し光量が欲しいですが実質問題のないレベルです。消費電力は LED消費分：2.6W 抵抗消費分：2.4W の TOTAL5Wです。

～ウインカー球～
ウインカー球を作成する上で「どのLEDを使用するか」でかなり悩みましたが造形の自由度と
単品の明るさ、コストでSANDER SDL-5M3PTYを選びました。これを24個使用して作成します。

	何が大変ってこの拡散加工が一番大変でした！ 24個×4=96個を小型ののこぎりとヤスリを使って削ります。削った部分には自動車用のクリアのタッチアップペンで盛り上がるくらいに塗って使用してます。
	60°間隔で6個を1段として 3段組んで前向きに6個取り付けてあります。計算上は50mA流れています。点灯試験をすると目が痛いくらい明るいです。
	ハイフラッシャー防止用のダミー抵抗です。前後ともLED化するため並列に抵抗をまとめています。かなり発熱するようなのでアルミテープを使用しました。ちなみに10W抵抗×2ではリレーに流れる電流が足りなかった様で点滅が早かったため 5W抵抗を追加して使用してます。次はリレー改造にチャレンジしてみたいですね。
	ヘッドライトをハイビームにして正面から見たところです。この状態でも見えますので光量は足りていると思います。

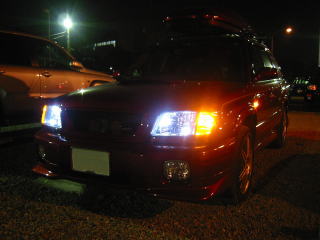

	斜め前から見てもリフレクター全体が光っており視認性は問題なさそうです。今までは昼中見るとカラーバルブのオレンジが透けて見えたのですがLED化によりクリア色になりました。消費電力は LED消費分：2.5W 抵抗消費分：2.0W の TOTAL4.5Wです。

2回目の掲載となります。
ポジションも当然綺麗だったのですが、
テール／ストップ&ウインカーも素晴らしいですね!!

特にウインカーの形状にはうならされました。
私も真似してみたい形状です(^^ゞ

それと切断したLEDの頭には、クリアを塗ると綺麗に仕上がっていいですよね。
これから拡散加工される方は是非参考にされてください。

沢山の画像、ありがとうございました!!
