LUMILEDS/ルミレッズ/ラクシオンのページ!!　PowerLEDならLuxeonです!!　ライトのMODをされる方、BIN表記がしっかりした「しまりす堂」を是非ご利用下さい!!

Lumileds/ルミレッズ社製LED
点灯用キットもあります!!

マウスオンで点灯します。

Lumileds SnapLED 150mA
トヨタ純正採用・高品質LED!!
LED部7.6×7.6×2.5mm　足幅6.0mm　足高さ2.5mm

注文品名	HPWS-TH00(85°)

Red-Orange(テール/ストップに最適)
V_F=2.8V I_F=150mA 6.0～21.0 lm　621nm 85°

個数	1個	10個	30個	60個	120個
単価	@300	@190	@180	@150	@140

※マークX純正テールのLED

注文品名	HPWS-TL00(Amber・85°)

Amber(ウインカーに最適)
V_F=2.8V I_F=150mA 3.0～14.0 lm　594nm 85°

個数	1個	10個	30個	60個	120個
単価	@300	@190	@180	@150	@140

注文品名	HPWS-FH00(30°)

Red-Orange(テール/ストップに最適)
V_F=2.8V I_F=150mA 6.0～21.0 lm　621nm 30°

個数	1個	10個	30個	60個	120個
単価	@300	@190	@180	@150	@140

※NEWエスティマテール純正LED。ダミー部に是非!!
※ブレイドの純正LED。ユーザー様のご協力により確定。

※実装には、こちらの銅張積層基板をお勧めいたします。

LUMILEDS SuperFluxLED
青・緑LEDの明るさ比較・サイズはこちら　ダブル球の配線方法はこちら
下記LEDの型番についてはこちら。

注文品名	HPWT-MH00-H4000

Red-Orange(テール/ストップに最適)
V_F=2.5V I_F=70mA 4.0～12.0 lm　620nm 70°

個数	1個	10個	30個	60個	120個
単価	@280	@170	@150	@140	@130

注文品名	HPWT-ML00-E4000

Amber(ウインカーに最適)
V_F=2.6V I_F=70mA 2.5～6.1 lm　594nm 70°

個数	1個	10個	30個	60個	120個
単価	@260	@170	@150	@140	@130

注文品名	HPWT-MB00-0000

Blue ※シアンに近いです。
V_F=3.8V I_F=50mA 1lm～　470nm 90°

個数	1個	10個	30個	60個
単価	@330	@230	@210	@190

注文品名	HPWT-MG00-0000

Green
V_F=3.9V I_F=50mA 3.0lm～　525nm 90°

個数	1個	10個	30個	60個
単価	@330	@230	@220	@200

通常のFluxLEDとは品質が違います。ばらつきもほとんどありません。
レンズの質も最高です。流石はlumiledsです。
ちなみにこちらはトヨタにも納入されているLEDです。明るさは保証します。

Red-OrangeとRedの違いについて
見た目の色はそんなに変わりません。Redより色は多少薄くなりますが、
一般の使用ではまず違いが気になることはありません。
特に赤色レンズが装着されている車でテール／ストップを作成する時は、
RedよりRed-Orangeの方が綺麗に発色します。

また、Red-OrangeにはRedにはないH4000ランク品があります。
Redは7.3ルーメン止まりですが、こちらはMAX12.0ルーメンを出します。

↓ハイパワーLED↓

◆以下のLEDは全てヒートシンク使用が前提です。放熱をしっかりしないと寿命が極端に短くなります。
◆BINについて・・・明るいロットが定期的に入るとは限りません。在庫販売となります。
◆BINを指定して予約・取り寄せ注文することはできません。ご了承ください。
◆取り寄せ品により納品する場合は、HP記載の型番でも、表記BINと一致することは保証できません。
◆同一BINであっても、全ての個体が同一の色であるとは保証できません。微妙なずれはあります。
◆点灯画像は過去在庫品のものです。現在在庫のBINとは必ずしも一致しません。
◆Lumileds製品はほぼ全て取り寄せ可能です。納期は1-2週間!! 下に載っていない型番もお気軽に!!

型番・照射角・最大電流
マウスを置くと点灯します!!

説明・単価

LXML-PWC1/LXML-PB01
140°2.55～3.99V　～700mA

注文品名	BIN(350mA時)	1個
Luxeon Rebel 白	M(90-100im) X0(6700K) E(3.27-3.51V)	@1050円
Luxeon Rebel 青	E(23.5-30lm) 3(470-475nm) F(3.51-3.75V)	@1050円

◆白・・・Cool-White LXML-PWC1-0090 MAX 700mA=160lm
◆青・・・Blue LXHL-PB01-0023 MAX 700mA=48lm
◆4.61×3.17×2.10mm　このサイズでハイパワー!!　
◆詳しくはLumileds社PDFで。※設計が難しいと思われたら注文はお控え下さい。

LXCL-PWF3　White 1W～
120°3.2～4.8V ～1000mA

注文品名	1個	10個
LXML-PWF3	@700円	@630円

◆LXHL-PWF1→LXHL-PWF3とバージョンアップ!!　このサイズで73lm出します。
◆このサイズでハイパワー!!　携帯電話のフラッシュ等に採用されています。
◆詳しくはこちらのPDFで。PWF1のものですが。※設計が難しいと思われたら注文はお控え下さい。
◆つまりはLuxeonStar/Emitterのチップを抜き出したようなものです。
◆通常は組み込み用に利用されています。応用はかなりききます。
◆通常のEmitterでもまだ大きい!!　とお考えの方に!!

LXHL-MW1D　White 1W Star
HighDome 140°350mA

BIN	1個
QXPG	@850円

◆BIN:Q(光量30.6～39.8lm)　XP(色温度6700K) G(順電圧2.79～3.03V)
◆大変美しく発色する1Wです。

LXHL-MWGC　WarmWhite 1W Star
LowDome 110°350mA

BIN	1個
NN1H	@1000円

◆BIN:N(18.1～23.5lm)　N1(色温度2950K) H(順電圧3.03～3.27V)
◆電球色です。暖かい色合いがお好きな方には是非。
◆既存のライトを置換するような場所にはベストです。イメージはこちら。

LXHL-LW3C　White 3W Star
HighDome 140°700～1000mA

BIN	1個
TWPJ	@1200円

◆BIN:T(光量67.2～87.4lm)　WP(色温度6000K) J(順電圧3.27～3.51V)
◆大人気の3W!!　明るさ・扱いやすさ・価格を考えると白のベストでは?

LXHL-LB3C　Blue 3W Star
HighDome 140°700～1000mA

BIN	1個
Q3J	@1100円

◆BIN:Q(出力30.6～39.8lm)　1(波長460～465nm) J(順電圧3.27～3.51V)
◆青3Wです。

LXHL-LM3C　Green 3W Star
HighDome 140°700～1000mA

BIN	1個
S2M	@1200円

◆BIN:S(出力51.7～67.2lm)　2(波長535～540nm) M(順電圧3.99～4.23V)
◆緑3Wです。

LXHL-LW6C　White 5W Star
HighDome 120°700mA

BIN	1個
WVMT	@4000円

◆BIN:　W(光量147.7～192.0lm)　VM(色温度5300K) 　T(順電圧6.39～6.87V)
◆かなり素子(LEDの中にあるチップ)が大きいのが特徴です。
◆外形は他のStarと全く同じです。
◆現時点ではLuxeonの中で最高の明るさを誇ります。

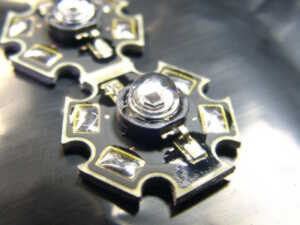

LXHL-MRRD　Royal Blue 1W Star
HighDome 140°350mA

BIN	1個
L5J	@1260円

◆BIN:L(出力175～225mW)　5(波長450～455nm) J(順電圧3.27～3.51V)
◆ロイヤルブルーです。非常に綺麗な色です。

LXHL-MD1D Red 1W Star
HighDome 140°350mA

BIN	1個
R4H	@730

◆BIN:R(39.8～51.7lm)　4(波長620.5～631.0nm) H(順電圧3.03～3.27V)
◆赤色となります。テール/ストップ等に最適です。

LXHL-LD3C Red 3W Star
LowDome 130°1400mA

BIN	1個
F4H	@1100円

◆BIN:G(155～200lm)　4(波長620.5～631.0nm) H(順電圧3.03～3.27V)
◆ほぼ赤色です。テール/ストップ等に最適です。

LXHL-LH3C Red-Orange 3W Star
LowDome 130°1400mA

BIN	1個
G2G	@1250円

◆BIN:G(155～200lm)　2(波長613.5～620.5nm) G(順電圧2.79～3.03V)
◆ほぼ赤色です。テール/ストップ等に最適です。
◆現在のところ、赤ではMAXな明るさを誇るLEDになります!!

LXHL-MH1D Red-Orange 1W Star
HighDome 140°350mA

BIN	1個
S2G	@650円

◆BIN:S(光量60.0～67.2lm)　2(波長613.5～620.5nm) G(順電圧2.79～3.03V)
◆ほぼ赤色です。テール/ストップ等に最適です。
◆エスティマの純正テールに採用されているLEDです。

LXHL-LL3C Amber 3W Star
HighDome 110°1540～2200mA

BIN	1個
E7G	@1200円

◆BIN:E(光量90.0～120lm)　7(594.5～597.0nm) G(順電圧2.79～3.03V)
◆アンバーです。ウインカーに最適です。

LXHL-NWE8 White 1W Star
Star/O 10°350mA

BIN	1個
QX1H	@1300円

◆BIN:Q(光量30.6～39.8lm)　X1(色温度6300K) H(順電圧3.03～3.27V)
◆要するに1WのStarにコリメータレンズを組み合わせたものです。
◆自作のフラッシュライトなどにもいいかもしれません。
◆25×25×16mm。レンズ部分は21.5φ。

LXHL-PW01 White 1W Emitter
HighDome 140°350mA

BIN	1個	10個～
RUMH	@700円	@650円

◆BIN:R(光量39.8～51.7lm)　UM(色温度4750K) H(順電圧3.03～3.27V)
◆ポジション作成にも丁度よい大きさですね。
◆一番安い、白色PowerLEDです!!　入門用/大量使用に是非どうぞ!!

LXHL-PW09 White 3W Emitter
HighDome 140°700～1000mA

BIN	1個
TX1J	@1300円

◆BIN:T(光量67.2～87.4lm)　X0(色温度6700K) J(順電圧3.27～3.51V)
◆このサイズで3Wです。使い勝手はかなりいいですよ。

LXHL-PD01 Red 1W Emitter
HighDome 140°350mA

BIN	1個
R4F	@600円

◆BIN:R(39.8～51.7lm)　4(波長620.5～631.0nm) F(順電圧2.55～2.79V)
◆テール/ストップに最適です。省スペースに設置したい時にどうぞ。

LXHL-PL01 Amber 1W Emitter
HighDome 140°350mA

BIN	1個
Q6F	@600円

◆BIN:Q(30.6～39.8lm)　6(波長592.0～594.5nm) F(順電圧2.55～2.79V)
◆ウインカーに最適です。省スペースに設置したい時にどうぞ。

LXHL-DW01 White 1W Emitter
SideEmitting 350mA

BIN	1個
QV1H	@960円

◆BIN:Q(光量30.6～39.8lm)　V1(色温度5000K) H(順電圧3.03～3.27V)
◆通常のものより光が拡散します。横方向に光を飛ばしますので、
　　リフレクタに光を当てたい場合は最適です。

LXHL-DW09 White 3W Emitter
SideEmitting 700～1000mA

BIN	1個
TWNL	@1260円

◆BIN:T(光量67.2～87.4lm)　WN(色温度6000K) N(順電圧4.23～4.47V)
◆通常のものより光が拡散します。横方向に光を飛ばしますので、
　　リフレクタに光を当てたい場合は最適です。

LXHL-DW03 White 5W Emitter
SideEmitting 700mA

BIN	1個
VX0T	@4000円

◆BIN:V(光量113.6～147.7lm)　X0(色温度6300K) T(順電圧6.39～3.87V)
◆通常のものより光が拡散します。横方向に光を飛ばしますので、
　　リフレクタに光を当てたい場合は最適です。

LXHL-DD01 Red 1W Emitter
SideEmitting 350mA

BIN	1個
R4G	@730円

◆BIN:R(39.8～51.7lm)　4(波長620.5～631.0nm) G(順電圧2.79～3.03V)
◆通常のものより光が拡散します。横方向に光を飛ばしますので、
　　リフレクタに光を当てたい場合は最適です。

LXHL-DL01 Amber 1W Emitter
SideEmitting 350mA

BIN	1個
Q6F	@730円

◆BIN:Q(30.6～39.8lm)　6(波長592.0～594.5nm) F(順電圧2.55～2.79V)
◆通常のものより光が拡散します。横方向に光を飛ばしますので、
　　リフレクタに光を当てたい場合は最適です。

LXHL-PH09 Red-Orange 3W Emitter
HighDome 130°1400～2200mA

BIN	1個
G2G	@1000円

◆BIN:G(光量155～200lm)　2(波長613.5～620.5nm) G(順電圧2.79～3.03V)
◆ほぼ赤色です。テール/ストップ等に最適です。
◆明るすぎて色が飛んでいるため点灯画像はアンバーに写っています。
◆明るすぎるとあまりうまく写らないです・・・。とにかく爆発的な明るさです。
◆1.4A～2.2Aまで対応していますが、1.4Aで十分な明るさです。
◆700mAキットを2個並列に使うと1.4Aを安定して出せます。

LXHL-DH09 Red-Orange 3W Emitter
SideEmitting 1400～2200mA

BIN	1個
G2G	@1300円

◆BIN:G(光量155～200lm)　2(波長613.5～620.5nm) G(順電圧2.79～3.03V)
◆ほぼ赤色です。テール/ストップ等に最適です。
◆リフレクタに光を当てたい等、横に光を飛ばしたい時に!!
◆3Wのサイドエミッターですから、それはもうとにかく爆発的な明るさです。
◆1.4A～2.2Aまで対応していますが、1.4Aで十分な明るさです。
◆700mAキットを2個並列に使うと1.4Aを安定して出せます。

LXHL-PL09 Amber 3W Emitter
HighDome 130°1400～2200mA

BIN	1個
F4H	@1000円

◆BIN:F(光量120～155lm)　4(波長589.5～592.0nm) H(順電圧3.03～3.27V)
◆アンバーです。ウインカーに最適です。
◆明るすぎるとあまりうまく写らないです・・・。とにかく爆発的な明るさです。
◆1.4A～2.2Aまで対応していますが、1.4Aで十分な明るさです。
◆700mAキットを2個並列に使うと1.4Aを安定して出せます。

LXHL-DL09 Amber 3W Emitter
SideEmitting 1400～2200mA

BIN	1個
E2F	@1300円

◆BIN:E(光量90～120lm)　2(波長587.0～589.5nm) F(順電圧2.55～2.79V)
◆アンバーです。ウインカーに最適です。
◆リフレクタに光を当てたい等、横に光を飛ばしたい時に!!
◆3Wのサイドエミッターですから、それはもうとにかく爆発的な明るさです。
◆1.4A～2.2Aまで対応していますが、1.4Aで十分な明るさです。
◆700mAキットを2個並列に使うと1.4Aを安定して出せます。

LXK2-PWC4-0160 White 4W Emitter
HighDome 140°1000～1500mA

LUXEON K2 with TFFC Cool White
注文品名	BIN	1個
LXK2-PWC4-0160	RV0G	@1400円 ※欠品中※

◆進歩し続けるLUXEON!! K2白がさらに明るくなりました!!

◆BIN:R(光量160～180lm)　V0(色温度5300K) G(順電圧3.75～3.99V)
◆350mA=75lm 700mA=135lm 1000mA=160lm 1500mA=220lm　(Tmp.)
◆動作保証温度は150℃です。耐久性&明るさ共に次世代LEDとなりました。
◆7.3×7.3×5.8mm(レンズ含む)となります。

◆1500mA電源入荷しました!!　詳しくはこちら

LXK2-PB14-Q00 Blue 4W Emitter
HighDome 140°1000～1500mA

BIN	1個
Q3P	@1100円

◆BIN:Q(出力30.6～39.8lm)　3(波長470～475nm) P(順電圧4.47～4.71V)
※上記光量は1000mAドライブ時のものです。1500mA時には46lm出します。
◆動作保証温度は150℃です。耐久性&明るさ共に次世代LEDとなりました。
◆7.3×7.3×5.8mm(レンズ含む)となります。

◆1500mA電源入荷しました!!　詳しくはこちら

LXK2-PH12-S00 Red-Orange
2W Emitter
HighDome 140°350～700mA

BIN	1個	10個～
S2H	@800円	730円

◆BIN:S(光量51.7～67.2lm)　2(波長613.5～620.5nm) H(順電圧3.03～3.27V)
※上記光量は350mAドライブ時のものです。700mA時には100lm出します。
◆ほぼ赤色です。テール/ストップ等に最適です。
◆動作保証温度は150℃です。耐久性&明るさ共に次世代LEDとなりました。
◆7.3×7.3×5.8mm(レンズ含む)となります。

LXK2-PL12-R00 Amber 2W Emitter
HighDome 140°350～700mA

BIN	1個	10個～
R6G	@800円	@730円

◆BIN:R(光量39.8～51.7lm)　6(波長592.0～594.5nm) G(順電圧2.79～3.03V)
※上記光量は350mAドライブ時のものです。700mA時には75lm出します。
◆アンバーです。ウィンカー等に最適です。
◆動作保証温度は150℃です。耐久性&明るさ共に次世代LEDとなりました。
◆7.3×7.3×5.8mm(レンズ含む)となります。

LXHL-ND93 Red 1W Ring
9V 700mA

1個

@8900円

◆15.7mm×φ81mm　中心径φ26mm
◆赤。Typ 225lm!! テール/ストップ/リヤフォグ等に最適です。
◆3直列×2並列で1Wが6個、コリメータレンズ付きで載っています。
◆9Vを入力すればいいので、かなりコントロールが容易です。
◆設置するスペースさえあれば、非常に使いやすいです。
◆12V車で点灯用セメント抵抗をサービス!!　LEDと抵抗だけで点灯可能!!

LXHL-NL93 Amber 1W Ring
9V 700mA

1個

~~@8900円~~ 入荷待ち

◆15.7mm×φ81mm　中心径φ26mm
◆アンバー。Typ 215lm!! ウィンカーに最適です。
◆3直列×2並列で1Wが6個、コリメータレンズ付きで載っています。
◆9Vを入力すればいいので、かなりコントロールが容易です。
◆設置するスペースさえあれば、非常に使いやすいです。
◆12V車で点灯用セメント抵抗をサービス!!　LEDと抵抗だけで点灯可能!!

Luxeon DCC LXHL-MGAA

1個

メーカー欠品中

◆詳しくはこちらのPDFをご覧下さい。
◆LCDバックライト、建築証明、ディスプレイブース、レストラン、航空機等でも。
◆もちろん車のルームランプとしても使えます。
◆MGBA・MGCA・MGDA・MGEAも取り寄せ可能です。
◆1W　HighDome Emitterが11個載っている形になります。
◆恐らく日本で売っているのはここだけでは?

Luxeon Collimator Lens
LXHL-NX05

	1個～	10個～	45個(1ケース)
単価	@370円	@350円	13500円

◆Luxeon　LED専用レンズです。
◆LEDの光を集光し、遠くまで飛ばします。
◆右の画像にマウスを乗せてください。

Luxeon Collimator Lens Holder
LXHL-NX07

1個～	10個～
@190円	@150円

◆コリメータレンズ専用ホルダーです。
◆今まで取り付けに悩んでおられた方には是非!!

汎用アルミ基板

1個～	10個		注文品名
@150円	1200円		汎用アルミ基板

◆Luxeon　Emitterも、K2も取り付けできます!!
◆さらには他メーカーのEmitterにもほとんど対応!!　汎用性の高さが魅力です。
◆端子が金メッキ仕様に変更になりました!!
◆φ20.5×1.6mm　保護フィルムをはがしてお使いください。
◆エミッターの点灯に絶大な安心感!!

可変定電流キット

名称	コメント
◆100mA可変キット	実測17～100mA。非常にコンパクト。入門用・工作用に。。
◆350mA可変キット	実測17～340mA。インジケータLED付き。Luxeon1Wにも
◆700mA可変キット	実測23～670mA。インジケータLED付き。Luxeon3W・5Wにも
◆800mA可変キット	実測0～800mA。インジケータLED付き。Luxeon3W・K2に
◆1000mA可変キット	実測0～1000mA。インジケータLED付き。Luxeon3W・K2に

抵抗・CRDを使わずにLEDを点灯。明るさ調節もできます!!
※通電時には熱を持ちますが、使用には問題ありません。ただし、異常に発熱する場合は電流を絞る必要があります。
放熱しやすい場所に取り付けられるようお願いします。また、取り付け部に悪影響が無いように設置してください。
極端に放熱環境の悪い/高温になる場所に設置しますと、破損することも考えられます。

100mA用17×15×10mm(完成品)

350mA用28×43×12mm(完成品)

700&800&1000mA用(共通)
35×45×15mm(完成品)

名称	完成品	キット
100mA	950円	450円
350mA	1750円	820円
700mA	2200円	1150円
800mA	2300円	1300円
1000mA	2400円	1400円

LEDを点灯させるには電流制限のため、抵抗やCRDを使います。
少量のLEDでしたら抵抗やCRDを使った方が経済的&簡単ですが、
多量のLEDを使うとなると設計が面倒になってきます。
またLEDの明るさを調節したい場合は設計そのものを変える必要があります。
しかしこのキットを使えば、面倒なことは考えずにLEDを点灯させることができます。
ツマミを調節するだけで電流調節ができますので、最適な電流を流すことはもちろん、
気分に合わせて明るさを抑えることも可能です。
動作確認のため、インジケータのLEDも付けました(100mAモデルにはありません)。
点灯実験・開発にも非常に便利です。

DC12～14.4V入力(車載を想定)での使用例

100mA用キット
白LED定格20mA(SHD-HBW01等) 20mA出力・・・1～3個直列 100mA出力・・・1～3個直列×5列	赤橙・黄FluxLED定格70mA 70mA出力・・・1～4個直列

350mA用キット　使用例PDF
Luxeon白1W 340mA出力・・・1～3個直列	Luxeon赤・黄・赤橙1W 340mA出力・・・1～4個直列
白LED定格20mA(SHD-HBW01等) 20mA出力・・・1～3個直列 40mA出力・・・1～3個直列×2列 60mA出力・・・1～3個直列×3列 340mA出力・・・1～3個直列×17列	赤橙・黄FluxLED定格70mA 70mA出力・・・1～4個直列 140mA出力・・・1～4個直列×2列 210mA出力・・・1～4個直列×3列 280mA出力・・・1～4個直列×4列

700mA用キット
Luxeon白5W 670mA出力・・・1～2個直列	Luxeon3W 670mA出力・・・1～3個直列
Luxeon白1W 670mA出力・・・1～3個直列×2列	Luxeon赤・黄・赤橙1W 670mA出力・・・1～4個直列×2列

!!リニューアル!! 800mA/1000mA用キット ※LED1個のみでの使用はできません。以下の接続数を守ってください。 LEDのVfが合計8～9V以上になるように設定する必要があります。
K2白/青等に MAX出力・・・2個直列	09シリーズ赤/黄の3WLEDに MAX出力・・・3個直列

◆「定電流」ですので、CRDと使い方は同じです。1個でも3個でも電圧の範囲内でLEDを接続できます。
◆その他詳しい使い方もこちらにお問い合わせ下さい。特注のキットにも対応いたします。

Luxeon用パーツ

	熱伝導両面テープ 30×30mm １個50円 ※1回2枚まででお願いいたします※
	キャンセラー・Luxeonの放熱などにどうぞ。 LuxeonStarでしたらこれだけで十分固定できます。電気絶縁性にも大変優れています。
	アルミヒートシンク１個200円
	放熱するには必需品です。 38×38×20mm

大きさの比較

LEDの基本サイズは全て同じです。Starは放熱板が付いているというだけですね。
ですからStarから放熱板を取ればEmitterになるわけです。

LUMILEDS製品でご希望のものがございましたら、
ほぼ全て取り寄せできます。ご用命下さい。

ちなみに日本語では・・・ルクセオンですね。読み方も差があるようです。
会社はルミレッズと呼びます。

戻る
